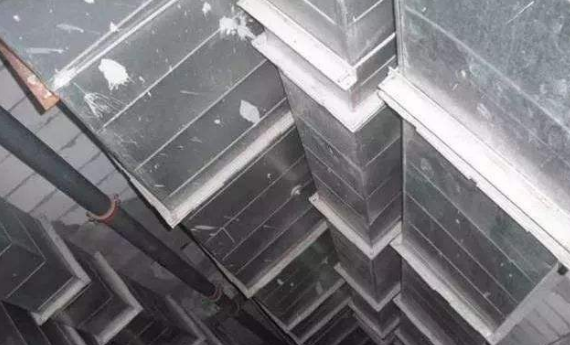

基于《建筑防煙排煙系統技術標準》GB51251-2017要求，防煙排煙系統均應采用管道送風，且不應采用土建風道。因此，土建井道內設置風管，成為各項目上新的安裝任務。

《建筑防煙排煙系統技術標準》GB51251-2017條文要求：

3.3.7 機械加壓送風系統應采用管道送風，且不應采用土建風道。送風管道應采用不燃材料制作且內壁應光滑。當送風管道內壁為金屬時，設計風速不應大于20m/s；當送風管道內壁為非金屬時，設計風速不應大于15m/s；送風管道的厚度應符合現行國家標準《通風與空調工程施工質量驗收規范》GB50243的規定。

4.4.7 機械排煙系統應采用管道排煙，且不應采用土建風道。排煙管道應采用不燃材料制作且內壁應光滑。當排煙管道內壁為金屬時，管道設計風速不應大于20m/s；當排煙管道內壁為非金屬時，管道設計風速不應大于15m/s；排煙管道的厚度應按現行國家標準《通風與空調工程施工質量驗收規范》GB50243的有關規定執行。

在以往設計的項目中，經常出現井道內風管距墻的距離不足，不能滿足施工需求情況，為規范井道內設置金屬風管時井道大小做法，經與施工單位咨詢溝通后，編制如下指導意見（適用范圍：只適用于薄鋼板無法蘭風管，即共板法蘭風管）。

土建豎井內設置金屬風管遵循原則

1. 土建豎井內設置金屬風管時，為減少風管安裝難度，同時減少土建風井尺寸，豎井井壁應盡可能采用后砌墻的方式，且采用后砌墻體時，建筑圖紙上應注明該墻體應在設備專業風管安裝完成后砌筑。

2. 豎井內設置金屬風管的施工順序應為：鋼筋混凝土墻、板→金屬風管→后砌建筑磚墻。

3. 風井應盡量避免三面都是混凝土墻的情況，因此類情況風管安裝困難，且安裝需預留的空間大，對面積影響比較大。

風管安裝空間預留原則

a. 風管連接時需要在風管連接處的四個角進行螺栓連接，安裝時應考慮風管四個角上螺栓的合理安裝空間。風管四邊的插條或彈簧夾可在風管連接處靠外側安裝后，利用工具推至合適位置即可，因此其余區域無需預留人員進入所需的安裝操作空間。

b. 對于風井井壁有三面都是后砌的情況，風管連接處四角的螺栓都容易安裝，因此風管與混凝土墻體間僅需預留150mm空間安裝即可。

c. 對于兩面后砌井壁，若風管長度或?qū)挾炔怀^500mm，安裝人員可在風管外側對墻角處風管連接螺栓進行安裝，風管兩側也僅需預留150mm的空間即可；若風管長度和寬度都超過500mm，安裝人員需進入風管與墻體之間的空間對墻角處風管進行連接，因此應保證有一邊的風管與墻體之間的距離不小于350mm，此邊可以是風管較短的邊，可節約安裝空間

d. 若風井僅有一面井壁可后砌，風管長度或?qū)挾炔怀^500mm時，需要在風管一側預留350mm的安裝空間，以便安裝人員對后側風管進行連接；若風管兩邊長度均超過500mm，需要在風管兩側均預留350mm的安裝空間，以便多風管后側角部螺栓及背面進行連接。

e. 一個豎井內設置多個風管時，風管間距及風管距墻的距離也應按上述原則確定。

f. 若建筑不是高層，風管豎向長度不超過30m，有條件在風井頂部無墻區域進行風管連接后從上部深入豎井，到位后再做固定，此時風井內風管與混凝土墻距離不小于100，與后砌墻距離不小于50mm即可。

土建風井內結構樓板留洞原則

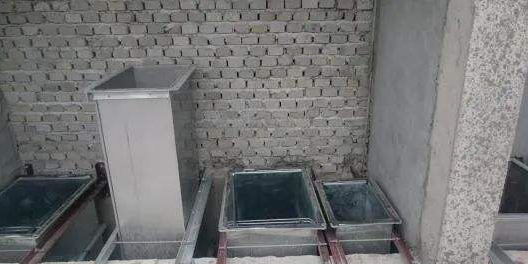

1. 風井內結構板留洞不應以風井尺寸為依據，因風管安裝空間較大，板上留洞過大會造成安裝時的不方便及安全隱患。

2. 留洞應以滿足風管安裝要求為依據，風管距風井內壁距離≤100mm時，樓板留洞應留至風井內壁，風管距風井內壁距離>100mm時，樓板留洞應只比風管大100mm，結構墻邊應保留250mm樓板，以利于安裝人員進入進行風管施工。
